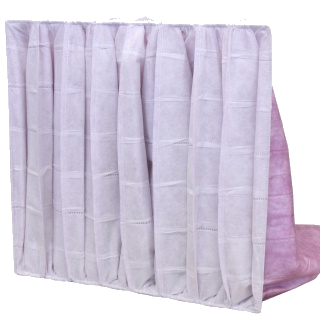

Фильтр воздушный карманный ФВК тонкая очистка на прутке
ФВК — фильтр воздушный карманный, представляет собой фильтровальный материал в виде карманов (мешков), закреплённых на сварной металлической рамке из прутка. Используются для тонкой очистки воздуха в качестве второй ступени. Используемый фильтрующий материал meltbloun. Класс очистки G4 - F9.
Meltblown* — изготавливают из синтетических волокон полипропилена (PP), полиэстера (PET), полиэтилена (PE). Толщина волокон от 0,5 до 15 мкм (при толщине материала до 2,0мм). Фильтровальный материал классов очистки G3,G4 состоит из 2-х слоев: 1-й (внутренний слой) - фильтрующий материал Meltblown, 2-й (внешний, армирующий слой) – spandbond. Фильтровальный материал классов очистки F5,F6,F7,F8,F9 состоит из 3-х слоев: 1-й – предфильтр класса G4, 2-й (внутренний слой) - фильтрующий материал Meltblown, 3-й (внешний, армирующий слой) – spandbond.
Карманный фильтр для вентиляции, основное место использования в качестве первой и второй ступеней очистки воздуха в системах вентиляции, первая ступень - это фильтры с классом очистки G3,G4, вторая - F5,F6,F7,F8,F9.
| Фильтрующий материал | Фильтрующий материал полиэстер. |
| Стандарт качества | Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина карманов (мм) | Производительность (м3/ч) |
| ФВК-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 592 | 300/600 | 3400 |
| ФВК-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 287 | 300/600 | 1600 |
| ФВК-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9) | 287 | 287 | 300/600 | 800 |
Характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина кармана, мм | |||||||
| 300 | 600 | ||||||
| ФВК | G3 | 80≤Am<90 | 36 | 29 | 250 | от -40 до +110 | не более 95 |
| G4 | 90≤Am | 48 | 40 | ||||
| F5 | 40≤Em<60 | 62 | 53 | 450 | |||
| F6 | 60≤Em<80 | 110 | 95 | ||||
| F7 | 80≤Em<90 | 146 | 126 | ||||
| F8 | 90≤Em<95 | 184 | 146 | ||||
| F9 | 95≤Em | 205 | 159 |
